TB135(PT1)低煙無鹵阻燃型熱縮管
產品簡介
由符合UL224及CSA C22.2標準要求的特殊配方制成，不含PBB、PBBO、PBBE類及重金屬等對環境有害的物質，燃燒時不產生二堊英，符合環境保護的要求。具有收縮溫度低、柔軟及機械強度優異等特點，廣泛應用于電子、通訊、汽車等行業。
性能特點
·柔軟、阻燃、環保
·由符合UL224及CSA C22.2標準要求的特殊配方制成，不含PBB、PBBO、PBBE類及重金屬等對環境有害的物質，燃燒時不產生二堊英，符合環境保護的要求。
關鍵指標
收縮比率：2：1
收縮溫度：90℃~120℃
工作溫度：-55℃~125℃
耐壓等級：600V
安全認證： 125℃VW-1 600V
阻燃等級：UL224 VW-1 EN45545-2 TB3138 DIN5510-2
采用標準：符合GJB 7270-2011 GJB 7281-2011
QCR 642-2018 TB3139-2021

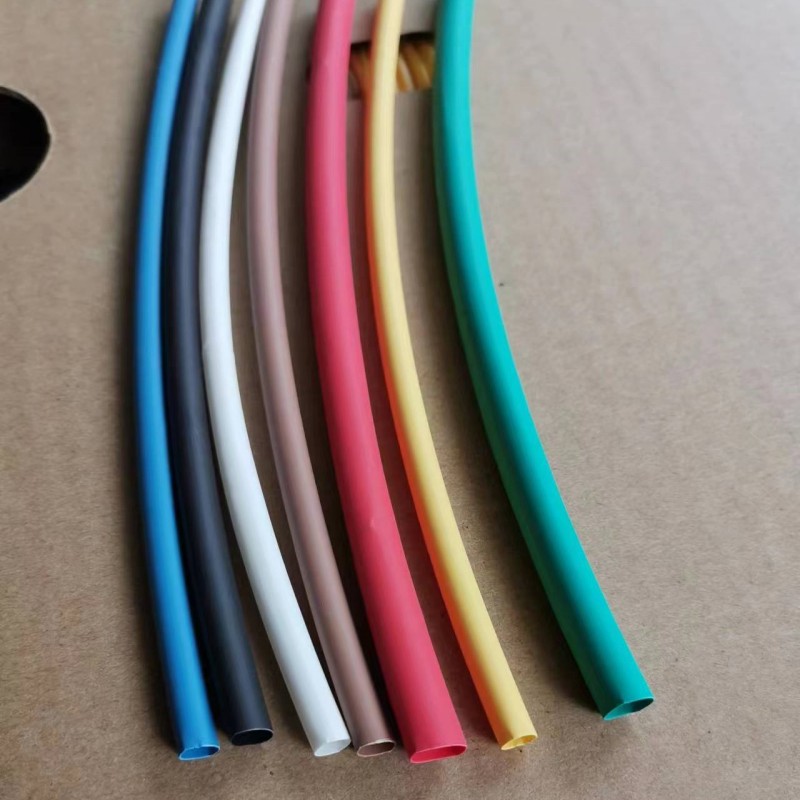

標準顏色：紅、黃、藍、綠、棕、白、黑
非標準顏色 ：按要求定制
技術指標
測試項目 | 測試方法 | 性能指標 |
工作溫度 | UL 224 | -55℃ 至 +125℃ |
拉伸強度 | ASTM D 2671 | >14MPa |
斷裂伸長率 | ASTM D 2671 | 400% |
縱向收縮率 | UL 224 | ±5% |
偏心率 | ASTM D 2671 | <30% |
熱老化 (158℃/168hrs.) 拉伸強度 斷裂伸長率 | 158℃/168hrs. | >12MPa >350% |
阻燃性 | UL VW - 1 | 通過 |
擊穿強度 | IEC 243 | >20kV/mm |
體積電阻率 | IEC 93 | >10 14Ω .cm |
銅穩定性 | UL 224 | 通過 |
產品規格 (英制)
標稱尺寸 (inch) | 供應尺寸 | 回縮后尺寸 | 標準長度 (米/盤) | |
內徑(最小值) | 內徑(最大值) | 壁厚(最小值) | ||
3/64 | 1.2 | 0.60 | 0.33 | 200 |
1/16 | 1.6 | 0.80 | 0.36 | 200 |
3/32 | 2..4 | 1.20 | 0.44 | 200 |
1/8 | 3.2 | 1.60 | 0.44 | 200 |
3/16 | 4.8 | 2.40 | 0.56 | 100 |
1/4 | 6.4 | 3.20 | 0.56 | 100 |
5/16 | 8.0 | 4.00 | 0.56 | 100 |
3/8 | 9.5 | 4.80 | 0.56 | 100 |
1/2 | 12.7 | 6.40 | 0.65 | 50 |
5/8 | 16.0 | 8.00 | 0.69 | 50 |
3/4 | 19.1 | 9.50 | 0.80 | 50 |
1 | 25.4 | 12.70 | 0.90 | 50 |
11/4 | 31.8 | 15.90 | 1.02 | 50 |
11/2 | 38.1 | 19.1 | 1.02 | 50 |
2 | 50.8 | 25.40 | 1.02 | 50 |
3 | 76.2 | 38.10 | 1.2 | 30 |
4 | 101.6 | 50.80 | 1.3 | 30 |
5 | 126.0 | 62.50 | 1.3 | 15 |
6 | 150.0 | 76.00 | 1.3 | 15 |
可按要求定制特殊尺寸及包裝。 產品規格 (英制）
標稱尺寸 (inch) | 供應尺寸 | 回縮后尺寸 | 標準長度 (米/盤) | |
內徑(最小值) | 內徑(最大值) | 壁厚(最小值) | ||
1.0 | 1.0 | 0.50 | 0.33 | 200 |
1.5 | 1.5 | 0.75 | 0.36 | 200 |
2.0 | 2.0 | 1.00 | 0.44 | 200 |
2.5 | 2.5 | 1.25 | 0.44 | 200 |
3.0 | 3.0 | 1.50 | 0.44 | 200 |
3.5 | 3.5 | 1.75 | 0.44 | 200 |
4.0 | 4.0 | 2.00 | 0.44 | 200 |
5.0 | 5.0 | 2.50 | 0.56 | 100 |
6.0 | 6.0 | 3.00 | 0.56 | 100 |
7.0 | 7.0 | 3.50 | 0.56 | 100 |
8.0 | 8.0 | 4.00 | 0.56 | 100 |
9.0 | 9.0 | 4.50 | 0.56 | 100 |
10 | 10.0 | 5.00 | 0.56 | 100 |
11 | 11.0 | 5.50 | 0.56 | 100 |
12 | 12.0 | 6.00 | 0.56 | 50 |
13 | 13.0 | 6.50 | 0.65 | 50 |
14 | 14.0 | 7.00 | 0.69 | 50 |
15 | 15.0 | 7.50 | 0.69 | 50 |
16 | 16.0 | 8.00 | 0.69 | 50 |
18 | 18.0 | 9.00 | 0.80 | 50 |
20 | 20.0 | 10.00 | 0.80 | 50 |
22 | 22.0 | 11.00 | 0.80 | 50 |
25 | 25.0 | 12.50 | 0.90 | 50 |
28 | 28.0 | 14.00 | 0.90 | 50 |
30 | 30.0 | 15.00 | 0.90 | 50 |
35 | 35.0 | 17.50 | 0.90 | 50 |
40 | 40.0 | 20.00 | 1.00 | 50 |
50 | 50.0 | 25.00 | 1.00 | 50 |
60 | 60.0 | 30.00 | 1.00 | 30 |
70 | 70.0 | 35.00 | 1.20 | 30 |
80 | 80.0 | 40.00 | 1.20 | 30 |
100 | 100.0 | 50.80 | 1.30 | 30 |
125 | 125.0 | 63.50 | 1.30 | 15 |
150 | 150.0 | 76.00 | 1.30 | 15 |
